 سیستم نظارت تصویری مداربسته (CCTV)

سیستم نظارت تصویری مداربسته به سیستمی اطلاق می گردد که در آن تعدادی دوربین فیلمبرداری تصاویر ویدیویی و صدا را به یک یا چندین نمایشگر و یا یک ذخیره ساز ویدیویی به منظور نظارت و بررسی ارسال می نمایند. اولین سیستم مداربسته توسط شرکت Siemens به منظور مشاهده و نظارت بر پرتاب موشک های V2 در سایت آزمایشی پین موند برای استفاده ارتش نازی آلمان در سال 1942 ساخته شد.



ضرورت سیستم نظارت تصویری

نیاز به راهکارهای نظارت تصویری هیچگاه به اندازه امروز برای کمپانی ها و سازمان های بین المللی حیاتی نبوده است. یک راهکار مطمئن و کارآمد نظارت تصویری می تواند نقشی اساسی به عنوان یک عامل بازدارنده در جرائم، شناسایی مظنونین، ارتقای کیفیت و کاهش ضرر را دارا باشد. با رشد چشمگیر راهکارهای نظارت تصویری با استفاده از دوربین های تحت شبکه، بسیاری از سازمان ها به دنبال پیاده سازی ساختاری می باشند که اهداف امنیتی، حفاظتی و اقتصادی آن ها را از قبیل موارد زیر برآورده کند.

• افزایش کارایی کارمندان
• حل اختلافات
• نظارت لحظه ای
• ذخیره سازی دیجیتال (جهت بررسی و استفاده های تحقیقاتی)
• کنترل دسترسی
• صرفه اقتصادی



با این حال، با توجه به ارتقای چشمگیر وضوح تصاویر (High Resolution) دوربین ها و ضرورت نگهداری تصاویر ضبط شده برای زمان طولانی، نیازهای ذخیره سازی نیز افزایش یافته است. در یک محیط تجاری معمولی، هزینه های ذخیره سازی ویدیو بیش از 30٪ از کل هزینه های سیستم نظارت را شامل می شود.



سیستم نظارت تصویری از لحاظ ساختاری به دو دسته تقسیم می شود:



1. آنالوگ

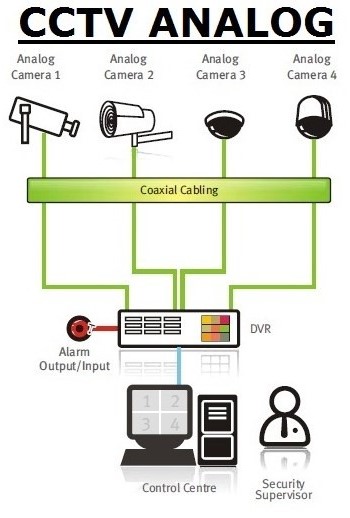

سیستم آنالوگ کم هزینه ترین ساختار نظارت تصویری می باشد که در مقیاس های کوچک برای تعداد دوربین های کم استفاده می گردد. بزرگترین عیب این ساختار، الزام استفاده از کابل کواکسیال و یک پورت BNC به ازای هر دوربین بر روی DVR می باشد. همچنین Encoding/Decoding تصاویر بر روی DVR انجام می گیرد. در گذشته دوربینهای آنالوگ معمولاً وضوح تصویر پایینتری را پشتیبانی می کردند، اما در حال حاضر دوربینهای آنالوگ وضوح تصویر بالاتر مانند 4K را نیز پشتیبانی می کنند.



اجزای سیستم آنالوگ

•  دوربین آنالوگ
• DVR
• کابل کواکسیال
• BNC Connector
• VMS



2. دیجیتال، تحت شبکه (IP)

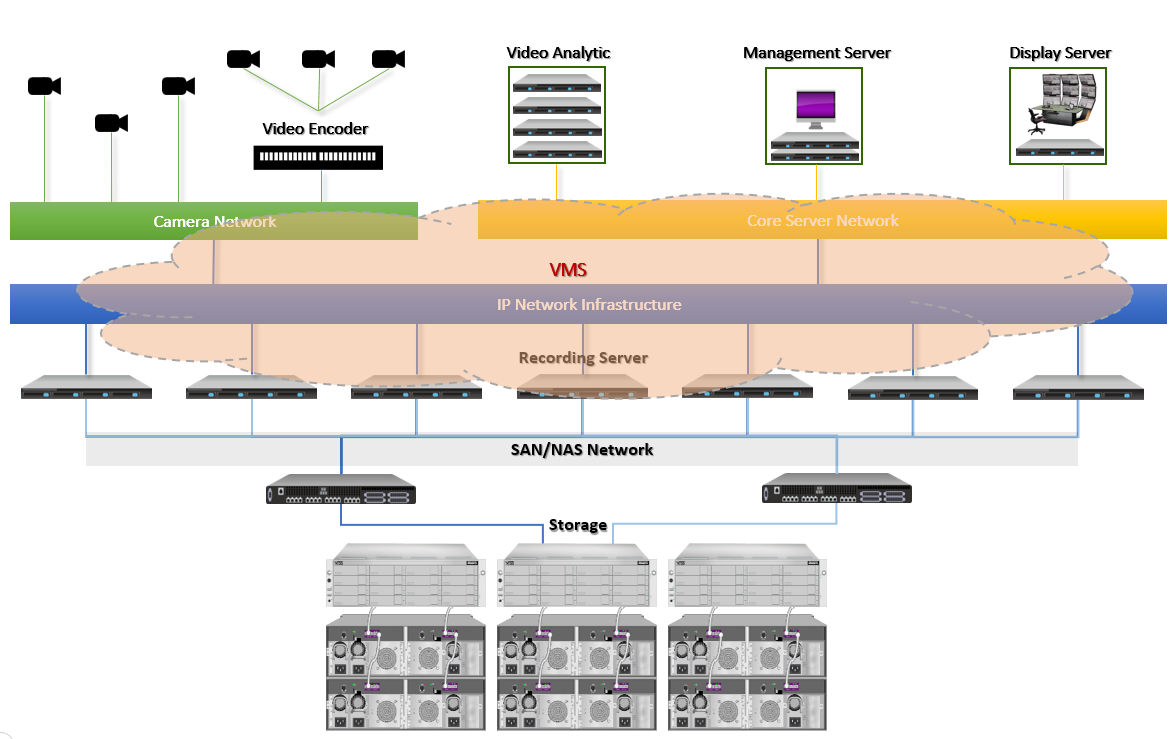

سیستم IP مرسوم ترین ساختار نظارت تصویری می باشد که محدودیت های ساختار آنالوگ را مرتفع می کند. راه اندازی سیستم های IP بسیار ساده بوده، به همین دلیل این سیستم ها بسیار رایج و محبوب می باشند.



اجزای سیستم تحت شبکه

•  دوربین تحت شبکه
• ذخیره ساز
• سرور
• کابل شبکه
• زیرساخت شبکه
• VMS
• اتاق نظارت (Video Wall)







همچنین سیستم های نظارت تصویری تحت شبکه جهت پیاده سازی به دو دسته تقسیم می شوند:



 1. سرورهای NVR

سرورهای ذخیره سازی تحت شبکه (NVR) به منظور ارائه بالاترین سطح از عملکرد در ذخیره سازی تصاویر دوربین ها طراحی گردیده اند. این سرورها هزینه پشتیبانی و سخت افزار را برای مشتریان کاهش می دهند. زمانی که کاربر از یک سرور NVR استفاده می نماید دیگر نیازی به سرور و ذخیره ساز جدا، کارت های RAID و کابل خارجی نخواهد داشت. همچنین استفاده از NVR مشکلات عدم سازگاری که در اثر استفاده از تجهیزات گوناگون به وجود می آید را مرتفع می سازد. سرور های NVR معمولاً مجهز به سیستم عامل های ویندوز بوده که امکان نصب نرم افزارهای نظارت تصویری (VMS) را به کاربر ارائه می دهند.



سرورهای NVR از لحاظ عملکرد و انعطاف پذیری به دو دسته تقسیم می شوند:



• NVRهای سطح باز (Open Platform NVR)

سرورهایی هستند که مجهز به سیستم عامل ویندوز بوده و شما قابلیت نصب تمامی نرم افزارهای استاندارد نظارت تصویری (VMS) را بر روی این سرورها دارا می باشید و محدود به یک نرم افزار نخواهید بود.



• NVRهای سطح بسته (Closed Platform NVR)

سرورهایی هستند که مجهز به یک VMS بوده و غالباً سخت افزار آن ها توسط شرکت ارائه دهنده VMS عرضه می گردد. این سرورها عمدتاً بر پایه سیستم عامل Linux میباشند و تنها با VMS موجود بر روی دستگاه قابل استفاده می باشند. همچنین کاربر نمی تواند از هیچ نرم افزار دیگری برای ذخیره سازی تصاویر بر روی این سرورها استفاده نماید.

نرم افزار موجود بر روی این سرورها معمولاً مجهز به تعداد محدودی لیسانس پیش فرض جهت اضافه کردن دوربین ها می باشد که عمدتاً با دوربین های سازگار با نرم افزار قابل استفاده می باشند.

شرکت نگاره با بیش از یک دهه تجربۀ فعالیت در زمینه ذخیره سازی اطلاعات و ارائه راهکارهای تخصصی و مهندسی ذخیره سازی نظارت تصویری (VSS) و دارا بودن نمایندگی کمپانی های معتبری مانند Promise و NEXSAN آماده ارائه راهکارهای تخصصی در این زمینه می باشد. تمامی راهکارهای پیشنهادی پس از طی فرایندی که به شرح زیر می باشد، ارائه می گردند.

• تماس و ارتباط با مشتریان
• استخراج اطلاعات و نیاز سنجی
• ارائه طرح فنی و Proposal



راهکارهای (Video Surveillance Storage) در مقیاس های گوناگون از کسب و کارهای کوچک (SMB) تا رده کلان (Enterprise) قابل ارائه می باشند. شایان ذکر است، شرکت نگاره با توجه به توانمندی های خود امکان پیشنهاد محصولات ذخیره سازی در تمامی شاخه های VSS در بخش NVR و External Storage را دارا می باشد. در ادامه با توجه به نوع راهکارهای ذکر شده، محصولات مرتبط و ویژگی های آنها بررسی می گردد.



محصولات نظارت تصویری شرکت Promise

شرکت Promise به عنوان اولین تولید کننده Raid Controller درجهان، تمامی محصولات خود را مجهز به Raid Controller سخت افزاری نموده است. شرکت Promise با شرکت های برتر و پیشروی تولید کننده VMS و دوربین، شریک تجاری بوده و تمامی محصولات VSS شرکت Promise با تجهیزات این شرکت ها تحت تست های گوناگون در آزمایشگاه ها قرار گرفته و گواهی سازگاری با این محصولات را دریافت نموده است. بخش عمده ای از محصولات این شرکت ها دارای اسناد بهترین راهکار پیاده سازی با محصولات شرکت Promise می باشند. نمونه ای از این شرکت ها در بخش های VMS و دوربین به شرح زیر می باشند.



بخش VMS:

…Milestone /Genetec/Axxon/Digifort/Mobotix

بخش دوربین:

...Axis/ Bosch/Hikvision/Mobotix/Mesua



سرورهای Promise همگی مجهز به ویندوز بهینه سازی شده نسخه های 2016،2012،2008،7  می باشند. این نسخه از ویندوز حاوی تمامی Driver Packageها و تنظیمات اختصاصی برای یک سناریو نظارت تصویری می باشند. همچنین تمامی سرورها با لیسانس معتبر شرکت مایکروسافت فعال می گردند.

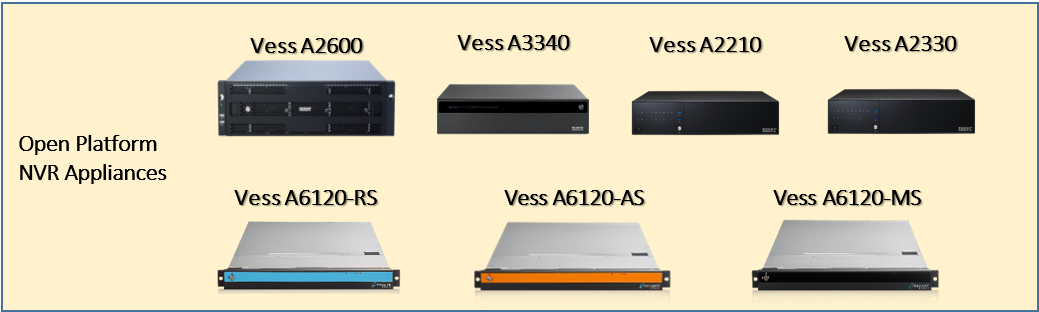

Promise Vess A-Series

خانواده محصولات Promise به صورت تخصصی برای ذخیره سازی تصاویر دوربین ها در شاخه NVR طراحی گردیده اند. سری Vess A از محصولات Promise دارای مدل های متنوع برای نیازهای گوناگون می باشد.



در تمامی محصولات سری Vess A Promise از مادربوردهای اختصاصی شرکت Promise استفاده شده است. لازم به ذکر است، کمپانی Promise از پردازشگرهای سری Xeon بر روی مادربوردهای خود بهره می برد. از جمله قابلیت های منحصر بفرد مادربوردهای Promise در مقایسه با NVR سرورهای موجود در بازار موارد زیر می باشد:

• امکان نصب کارت گرافیک به منظور انجام پردازش های آنالتیکی بر روی سرور توسط پردازشگر اختصاصی GPU و کاهش مصرف پردازشگر.
• امکان نصب کارت DVR به منظور اتصال مستقیم دوربین های آنالوگ به دستگاه NVR.



مادر بوردهای Promise مجهز به Raid Controller/Engineهای سخت افزاری Promise می باشند که شرکت Promise به عنوان پیشرو در زمینه فناوری Riad Controller امکانات منحصر به فردی را در تجهیزات خود تعبیه نموده است. یکی از این قابلیت ها فناوری Smart Boost Technology می باشد که در ادامه به شرح آن می پردازیم.



(Smart Boost Technology (Surveillance Mode

 این فناوری مجموعه ای از قابلیت های منحصر به فرد می باشد که کمپانی Promise جهت ارائه بالاترین کارایی و غلبه بر مشکلات و پیچیدگی های موجود در یک سناریو نظارت تصویری، طراحی نموده است. Surveillance Mode این امکان را به کاربر می دهد تا تصاویر تعداد بیشتری دوربین را بر سرور NVR خود ذخیره و مدیریت نماید.

بهینه سازی های Smart Boost در 3 لایه زیر صورت گرفته است:

• نرم افزار (Surveillance Mode)
• سخت افزار و معماری دستگاه
• راهکار سیستم



در ادامه به بهینه سازی های انجام شده در لایه نرم افزار می پردازیم.



• Smart Stripe

استفاده از یک لایه Buffer به منظور تغییر دادن حالت دسترسی تصادفی (Random Access) اطلاعات ارسالی توسط دوربین ها، به حالت دسترسی ترتیبی (Sequential) می باشد که جهت انجام عملیات کمتر در لایه دیسک و بالا بردن سرعت پاسخ دهی به درخواست های ارسالی انجام شده است.



• Smart Playback

استفاده از یک لایه Buffer جهت نگهداری تصاویر در لایه Cache به منظور پاسخ دهی به درخواست های بازخوانی اطلاعات (Read) از روی فضای پرسرعت Cache.



• Smart Meta

یکی از ضعفهای موجود در سناریو نظارت تصویری، نحوه ذخیره سازی Meta Data پایگاه های داده نرم افزارهای مدیریت تصاویر می باشد. متخصصین شرکت Promise طی همکاری های نزدیک با متخصصین این نرم افزارها با قرار دادن قابلیت هوشمند Smart Meta این امکان را به وجود آورده که اولویت Meta Dataهای موجود در Cache را جهت ذخیره سازی هرچه سریعتر بر روی دیسک بالا برده تا هیچگونه وقفه در ذخیره سازی اطلاعات و در نتیجه از دست رفتن Frameها رخ ندهد.

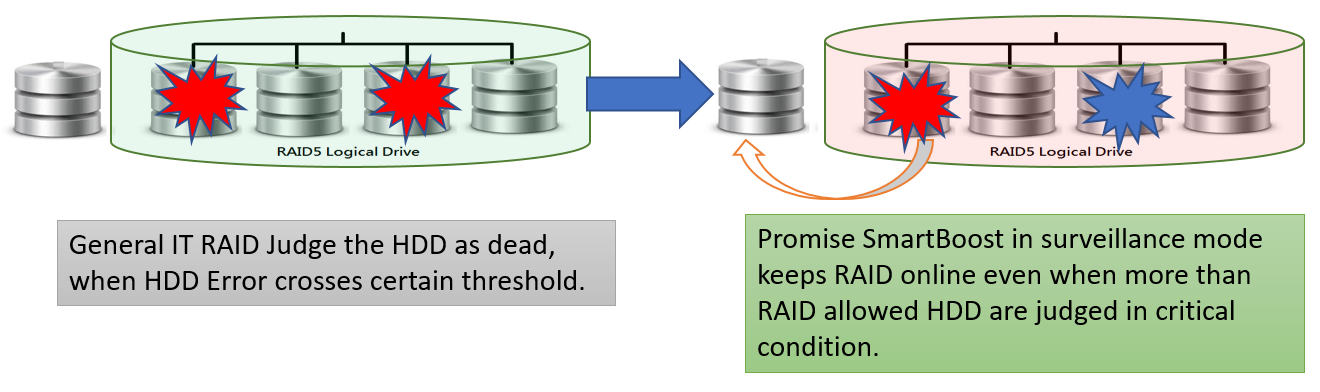

• Smart Continuity

با توجه به اینکه Raid 5 متداولترین Raid در ذخیره سازی تصاویر می باشد، هنگامی که یک دیسک از دست می رود در صورت Fail/Dead شدن دیسک دوم، اطلاعات کاربر از بین می رود.



برای جلوگیری از این مشکل، دستگاه های Promise وقتی یک دیسک Fail شده است قبل از Fail شدن دیسک دوم با استفاده از قابلیت Smart Contiiuty، دیسک دوم را Online نگه داشته تا دیسک معیوب جایگزین گردد.



 2. External Storage

در این معماری، ذخیره ساز به سرور موجود در سایت مشتری متصل شده و فضای مورد نیاز جهت ذخیره سازی تصاویر دوربینها را تأمین می کند. ذخیره ساز می تواند تحت بستر FC SAN(Switched،Direct) ،IP SAN و یا NAS در اختیار سرور قرار داده شود. با توجه به وسعت پیاده سازی و فاکتورهای اثرگذار، دستگاه های ذخیره ساز می توانند در رده میانی (Midrange) و یا در رده کلان (Enterprise) استفاده گردند.



Promise VTrak EX30

از دیگر محصولات کمپانی Promise، ذخیره سازهای سری VTrak را که از نوع External Storage می باشند میتوان نام برد. این محصولات به پورت های فیبر 8Gb/s مجهز میباشند. دستگاه مذکور قابلیت نصب 24 عدد دیسک را در فضای 3U از رک فراهم می کند و همچنین تا 10 دستگاه 240 عدد هارد قابل توسعه می باشد. بعلاوه پردازشگر سری ذخیره سازهای VTrak، از سری پردازشگرهای Intel  Xeon™ C5500/3500 می باشد.

Promise Vess-R

ذخیره سازهای سری Vess-R از دسته محصولات Unified می باشند. این محصولات هم به عنوان یک ذخیره ساز تحت شبکه (NAS) برای راهکارهای نرم افزارهایی مانند Mobotix و همچنین به عنوان یک ذخیره ساز در بستر IPSAN و FC SAN برای نرم افزارهای گوناگون دیگر مورد استفاده قرار می گیرد. دستگاه های سری Vess-R نیز مجهز به قابلیت Smart Boost می باشند.

Auryn Surveillance Storage

بلوک ذخیره سازی Promise Auryn به منظور استفاده در راهکارهای حجیم و متمرکز توسط شرکت Promise ارائه شده است. Auryn با طیف وسیعی از نرم افزارها و دوربینهای موجود در صنعت، جهت بررسی سازگاری (Compatibility) تست گردیده است. Auryn یک راهکار Plug & Play می باشد که از یک رک شامل 7 دستگاه ذخیره ساز که به هم متصل شده اند تشکیل شده است، که به راحتی در سایت مشتری نصب و راه اندازی می گردد.



محصولات نظارت تصویری شرکت NEXSAN



 NEXSAN E SERIES-P

• Reliable
• Available
• Robust
• Efficient



کمپانی NEXSAN در زمينه طراحی و توليد تجهيزات ذخيره سازی با قابليت رشد و توسعه و همچنين حفظ امنيت اطلاعات در سطح جهانی فعاليت می کند. محصولات اين کمپانی که شامل تجهيزات ذخيره سازی طبقه بندی شده و امن می باشند، طيف وسیعی از محصولات را جهت مديريت داده ها و متناسب با نوع نياز، پوشش می دهند. در حال حاضر با بهره گيری از شبکه توزيع جهانی قدرتمند، محصولات NEXSAN در بيش از صد کشور عرضه می گردند. کمپانی NEXSAN تاکنون راهکارهای ذخيره سازی اطلاعات را برای استفاده در صنايع مختلف با موفقيت ارائه نموده است. اين راهکارها در حالی که موجب کاهش هزينه ها و پيچيدگی های ذخيره سازی اطلاعات شده اند، همواره سه هدف اصلي را دنبال کرده و  به آن دست يافته اند.

• قابليت انتقال و ذخيره سازی اطلاعات سازمان از داخل و يا خارج از سايت سازمان به آسان ترين و کارآمدترين نحو ممکن.
• حصول اطمينان از يکپارچگی و امنيت اطلاعات در حين انتقال و ذخيره سازی آن.
• امکان دسترسی کاربر در هر زمان و مکان به اطلاعات مورد نياز از طريق ذخيره سازهای NEXSAN که انعطاف پذيری زيادی در نحوه تنظيمات دارند.



سری محصولات NEXSAN E سیستم‌هایی با ویژگی هایی همچون پشتیبانی از حجم بالا، بسط پذیری بالا و سطح کارایی بسیار بالا می باشند که این امکان را به سازمان می دهند تا هزینه ذخیره سازی خود را کاهش داده در حالی که زمان عملیاتی ذخیره‌سازی را به حداکثر می رساند. این دستگاه ها با قابلیت هایی همچون Cache بالاتر (36GB)، برخورداری از پورت SAS 12GB، پورت فیبر 16GB و همچنین دارا بودن 4 پورت iSCSI، یک راهکار مناسب SAN یا DAS برای تقابل با رشد سریع داده، درخواستهای بالا و الزامات تاب‌آوری بالا در انواع کسب و کار از جمله رسانه‌ها، دولت، بهداشت و غیره میباشد. در ادامه به بخشی از قابلیت های منحصر به فرد دستگاه های NEXSAN خواهیم پرداخت.



دستگاه های NEXSAN از قابلیت رمزنگاری (Encryption) پشتیبانی می نماید. رمزنگاری در NEXSAN کاملاً  نامحسوس و بدون هیچ گونه افت در عملکرد دستگاه روی میدهد. محصولات NEXSAN همگی مجهز به فناوری AUTOMAID به منظور صرفه جویی در مصرف برق تا سقف 80% می باشند.



در طراحی دستگاه های NEXSAN نوآوری های چشمگیری در نظر گرفته شده است که در ادامه به آن ها خواهیم پرداخت.



• Anti-Vibration Design

با توجه به طراحی دستگاه های NEXSAN که این امکان را در اختیار مشتری قرار می دهد که 60 عدد هارد را در فضای 4U رک تعبیه و استفاده نماید نحوه قرار دادن هاردها و  لرزش دیسک ها دو فاکتور حائز اهمیت در عملکرد دستگاه و عمر دیسکها می باشد. به همین منظور NEXSAN برای تمامی دیسک ها از نگهدارنده هایی مخصوص استفاده می نماید. همچنین نحوه نصب و چیدمان دیسک ها در دستگاه به نحوی می باشد که لرزش دیسک های مجاور را خنثی می نماید.



•  Cool Drive technology

 به منظور خنک نگه داشتن دیسک ها و دستگاه، NEXSAN فن های افزونه (Redundant) در جلو و انتهای کشوها (Drawer) تعبیه نموده است تا در تمامی زمان ها دستگاه را خنک نگه دارند.



• SSD Health Monitoring

کاربر بر روی دستگاه های NEXSAN می تواند از دیسک های SSD استفاده نماید. با استفاده از این قابلیت، کابر قادر به نظارت بر سلامت و میزان باقی مانده از عمر دیسکهای SSD می باشد.



• Parallel Rebuild

زمانی که کاربر بر روی دستگاه های خود از RAIDهایی که توانایی تحمل از دست رفتن دو دیسک را دارند استفاده می نماید، وقتی که دو دیسک Fail شوند، با استفاده از این قابلیت، این امکان برای کاربر وجود دارد که همزمان هر دو دیسک بازسازی گردند. بر روی دستگاه های معمول، این دیسک ها به طور سریالی و پشت سرهم بازسازی می شوند.
